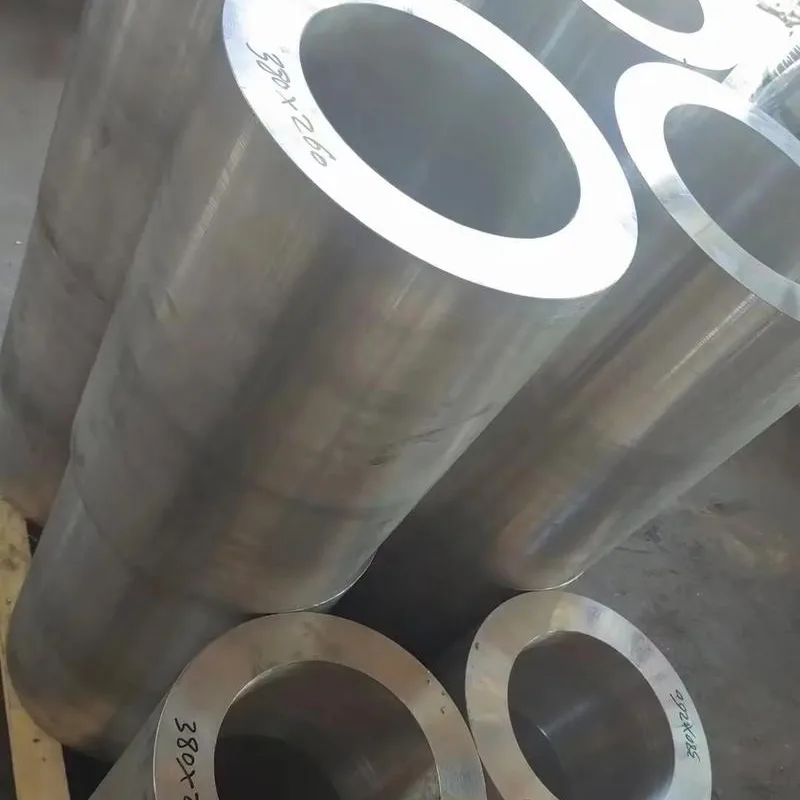

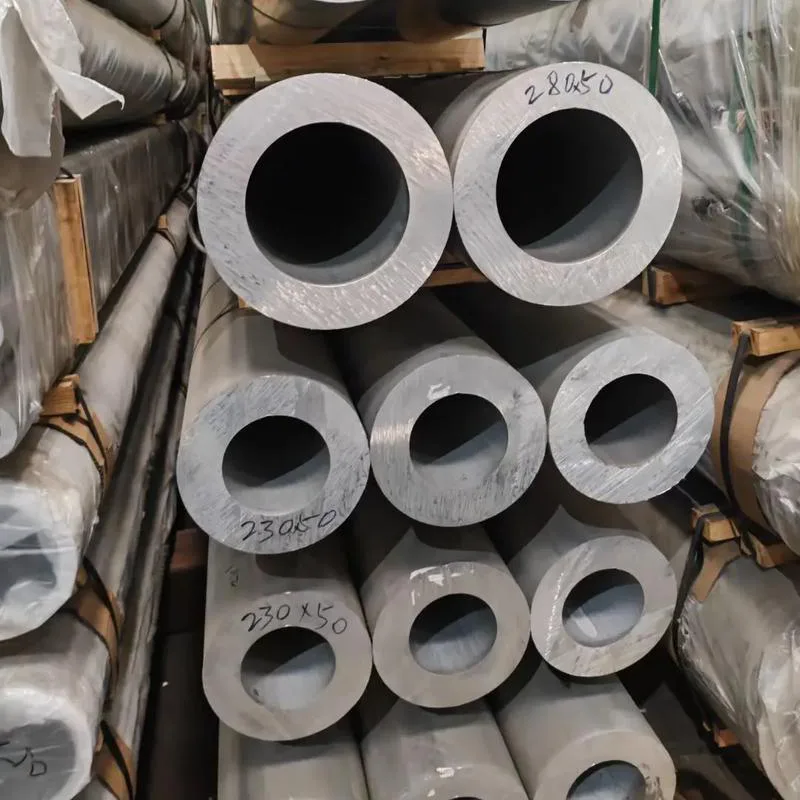

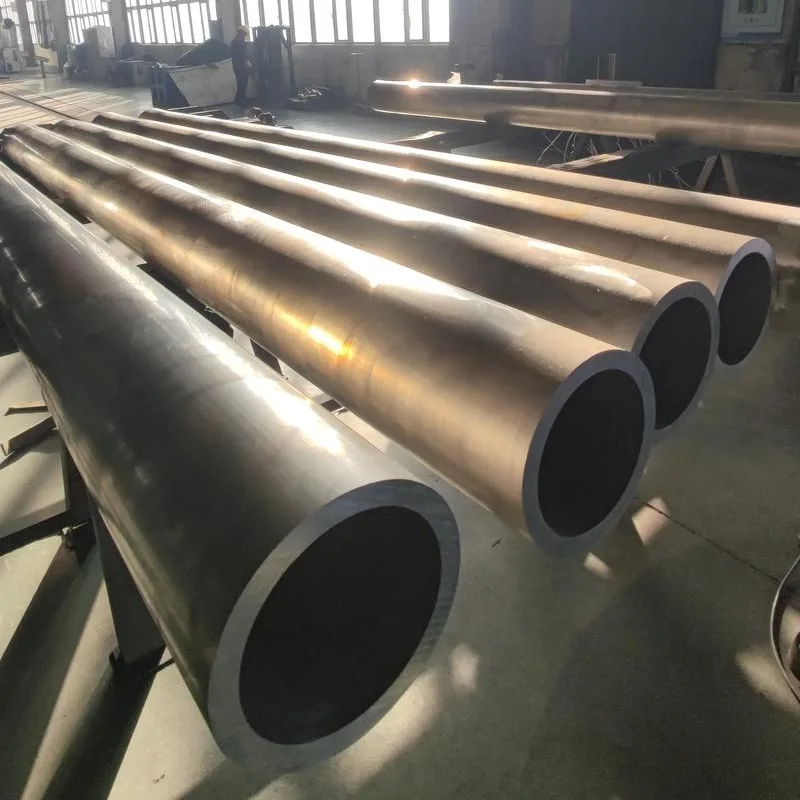

5052 Alüminium Boru

O, H32 və H112 vəziyyətlərində 5052 alüminium boruların seçilməsinə gəlincə, əsas fərq müxtəlif emal ssenarilərinə uyğunlaşaraq plastiklik və güc arasındakı tarazlıqdadır.

O vəziyyəti 25%-dən çox uzanma dərəcəsi ilə tam tavlanmış yumşaq vəziyyətdir. Daxili qalıq stress tamamilə aradan qaldırılır, nəticədə optimal plastiklik əldə edilir. Kiçik radiuslu rulonlar, mürəkkəb çoxölçülü əyilmə və neft çəninin genişləndirilməsi və flanş kimi böyük deformasiya prosesləri üçün uyğundur. Düzgün emal edildikdə, o, krekinq və qırışlara daha az meyllidir və bu, mürəkkəb korroziyaya davamlı komponentlər üçün ilk seçimdir. Bununla belə, onun gücü nisbətən aşağıdır, formalaşdıqdan sonra daşıma qabiliyyətini məhdudlaşdırır.

H32 təxminən 230-280 MPa dartılma gücü ilə 1/4 bərkimiş vəziyyətdir, soyuq işlənmiş və stabilləşdirilmişdir. O, gücü və çevikliyi tarazlaşdırır, həm adi 90° əyilmələri, həm də yüngül ştamplamanı dəstəkləyir, eyni zamanda O vəziyyətindən daha güclü deformasiya müqaviməti təklif edir. O, həm də formalaşdıqdan sonra aşağı geri sıçrayış nümayiş etdirir və ölçü dəqiqliyini idarə etməyi asanlaşdırır. Avadanlıq örtükləri və boru dayaqları kimi formalaşdırma qabiliyyətini və yüngül yükdaşıyıcılığı tarazlayan tətbiqlər üçün uyğundur.

H112, ekstruziyadan sonra təbii vəziyyətini saxlayan isti ekstrüde vəziyyətdir. Əlavə istilik müalicəsi tələb etmir, nəticədə aşağı qiymətə malikdir. Gücü O vəziyyətindən bir qədər yüksək olsa da, çevikliyi ümumiyyətlə daha aşağıdır. Bu, yalnız korroziyaya qarşı adi borular və birbaşa kəsmə tələb edən və mürəkkəb deformasiyaya məruz qalmayan statik çərçivələr üçün uyğundur və əla iqtisadi səmərəlilik təklif edir.

Anodizasiyaya gəldikdə, 5052 alüminium boruları həm adi, həm də sərt anodizasiyadan keçə bilər. Alınan film korroziyaya davamlılığı və səthi sərtliyi effektiv şəkildə yaxşılaşdırır, sənayenin korroziyaya qarşı tələblərinə cavab verir, lakin onun dekorativ xüsusiyyətləri 6063-dən zəifdir. 5052 alüminium ərintisi yüksək maqnezium tərkibinə malik olduğundan, maqnezium oksidləşmə zamanı oksid filminin kristallaşmasına təsir göstərə bilər, nəticədə tutqun bir örtük, boz rəngli, rəngsiz və rəngsizliyə səbəb olur. rəngləmə, yüksək parlaq, yüksək doyma rəng effektlərinə nail olmağı çətinləşdirir. 6063 ərintisi daha təmiz tərkibə, daha sıx və parlaq oksid filminə, daha vahid və sabit rəngə və əhəmiyyətli dekorativ üstünlüklərə malikdir. Korroziyadan qorunmaq üçün 5052 mükəmməl uyğundur; estetik məqsədlər üçün 6063 üstünlük verilən seçimdir.

Yanacaq çənləri və hidravlik şlanqlar üçün 5052 alüminium boru etibarlıdırmı?

Tamamilə, bu, əsas tətbiq ssenarisidir. 5052 benzin, dizel və hidravlik yağ korroziyasına davamlıdır, dənələrarası korroziya riski yoxdur. Qaynaqdan sonra qaynaq tikişi yaxşı sızdırmazlığa malikdir və sızdırmazdır. Genişləndirmə və flanşlama prosesləri ilə birlikdə sızdırmaz birləşmələr əldə edilə bilər. Avtomobilin yanacaq çənləri, dəniz neft boruları və enerji saxlama mayesinin soyuducu boru kəmərləri üçün əsas materialdır və uzunmüddətli istifadə zamanı yağ korroziyasına görə sızmayacaq.
